Contexte
Une carrière de granulats près de Johannesburg exploite deux cribles vibrants à double étage pour le classement du gravier. Chaque crible est entraîné par une paire de moteurs balourdés contrarotatifs à 980 RPM. Après un rebobinage de moteur dans un atelier local, une unité est revenue avec un balourd résiduel qui a porté la vibration du châssis à 16,2 mm/s RMS côté entraînement — bien au-delà de la Zone D de la norme ISO 10816.
Les symptômes étaient sans équivoque : les boulons du carter se desserraient à chaque poste, le moteur chauffait et le débit de granulats baissait car les opérateurs réduisaient l’alimentation pour limiter les secousses. Renvoyer le moteur à l’atelier signifiait 5 jours d’arrêt sur la ligne de classement principale.
Procédure

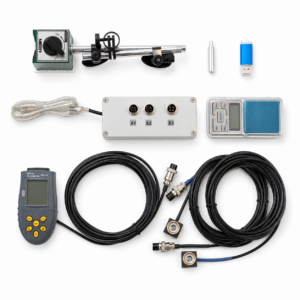

Le crible a été isolé et le moteur désaccouplé de l’arbre à contrepoids. Les capteurs Balanset-1A ont été montés sur les deux paliers. L’équilibrage deux plans a été choisi compte tenu du rapport longueur/diamètre du rotor de 260 kg du moteur.
Référence : DE 16,2 mm/s, NDE 13,4 mm/s — tous deux à 1× RPM, confirmant un balourd de masse.
Mesure d’essai : masse d’essai de 120 g sur le plan de correction côté ventilateur DE. Coefficients d’influence capturés pour les deux plans.
Masses de correction :
- Plan DE : 85 g à 312°
- Plan NDE : 55 g à 78°
Les deux masses ont été soudées sur le capot de ventilateur du moteur selon la méthode de correction approuvée par le fabricant du moteur.
Mesure finale : DE 2,0 mm/s, NDE 1,7 mm/s — tous deux dans la Zone A.
Impact
| Indicateur | Avant | Après |
|---|---|---|
| Vibration DE | 16.2 mm/s | 2.0 mm/s |
| Vibration NDE | 13.4 mm/s | 1.7 mm/s |
| Température du moteur | 92 °C | 71 °C |
| Intervalle de resserrage des boulons | chaque poste | aucun requis |
| Temps d’équilibrage | — | 45 min |
Le crible est revenu immédiatement à son débit d’alimentation maximal. La maintenance a signalé zéro resserrage de boulons au cours des deux semaines suivantes — auparavant une tâche quotidienne. La température de bobinage du moteur a chuté de 21 °C, prolongeant nettement la durée de vie de l’isolation.
"A peneira funcionou um turno inteiro sem os parafusos da carcaça afrouxarem pela primeira vez em meses"
Résultats obtenus
16.2 mm/s 2.0 mm/s
Vibração DE
13.4 mm/s 1.7 mm/s
Vibração NDE
45 min
Tempo
